Alle Edge-Dienste schreiben strukturierte Diagnose-Meldungen in eine zentrale Übersicht (Einstellungen → Diagnose). Jede Meldung trägt einen vierstelligen Code.

Bereich	Dienst	Codebereich
1xxx	MainUI	1001–1099
2xxx	UpdateService	2001–2099
3xxx	IOLinkMasterProxy	3001–3099
4xxx	USBService	4001–4099
7xxx	Flottenanbindung — meldet aus jedem Dienst, der sie nutzt	7000–7999
—	DataStore	1000–2504, siehe unten

Die Nummer allein genügt nicht. Der DataStore bringt rund 150 eigene Codes mit, deren Nummern sich mit denen von MainUI und UpdateService überschneiden. Maßgeblich ist deshalb der Dienstname, unter dem die Meldung in der Diagnose-Ansicht steht — nicht die Ziffernfolge.

MainUI (1xxx)

Code	Bedeutung	Übliche Maßnahme
1001	Update-Server nicht erreichbar	Internet-Verbindung der Edge prüfen; ggf. VPN.
1002	IDEA4S-Schnittstelle nicht erreichbar	IDEA4S-Bridge-Dienst prüfen (Diagnose-Detail); Edge ggf. neu starten.
1003	Netplan-Konfiguration fehlgeschlagen	Eingegebene IP-Konfiguration prüfen, Edge neu starten.
1004	Konfigurationsdatei beschädigt	Service-Techniker hinzuziehen — Edge fällt auf Defaults zurück.
1005	Docker-Socket nicht erreichbar	Edge neu starten; bei Wiederholung Service-Techniker.
1006	Service-URL nicht erreichbar	Welche URL ist betroffen — siehe Detail-Meldung in der Diagnose.
1007	Container nicht gesund	Diagnose-Tab des betroffenen Service prüfen.
1008	Docker-Befehl fehlgeschlagen	Service-Techniker.
1009	Update-Signatur ungültig	Nicht installieren — Brinkhaus-Support kontaktieren.
1010	Schlüssel des Update-Servers passt nicht zum hinterlegten	Der Update-Server hat einen anderen Signaturschlüssel geliefert als den, den die Edge kennt, und keinen gültigen Nachweis für einen Schlüsselwechsel. Das Update wurde nicht geladen, die laufende Version ist unverändert. Nicht wiederholen — Brinkhaus-Support kontaktieren.
1011	UpdateService-Update abgelehnt: Abbildung aus nicht zugelassener Quelle	Die neue Fassung des UpdateService nannte eine Container-Abbildung aus einer Quelle, die diese Edge nicht akzeptiert; sie wurde nicht installiert, der bisherige Dienst läuft weiter. Brinkhaus-Support kontaktieren.
1012	Eigenes HTTPS-Zertifikat läuft bald ab oder ist abgelaufen	Erneuertes Zertifikat installieren — siehe Fernzugriff (HTTPS).
1013	HTTPS-Zertifikat nicht nutzbar	Nennt die Meldung Ihr eigenes Zertifikat: Die Edge verwendet stattdessen ihr Edge-Zertifikat; installieren Sie es unter Einstellungen → HTTPS-Zertifikat neu oder entfernen Sie es. Nennt sie ein vorläufiges Zertifikat, eine fehlgeschlagene Erneuerung oder einen HTTPS-Start: Die Edge versucht es selbst erneut; bleibt die Meldung stehen, Service-Techniker hinzuziehen.

UpdateService (2xxx)

Code	Bedeutung	Übliche Maßnahme
2001	Update-Verzeichnis fehlt	Service-Techniker.
2002	Backup vor Update fehlgeschlagen	Festplattenplatz prüfen, dann erneut versuchen.
2003	docker compose up fehlgeschlagen	Diagnose-Detail prüfen, ggf. Rollback durchführen.
2004	Health-Check nach Update fehlgeschlagen	Update wird automatisch zurückgenommen — Logs prüfen.
2005	Rollback gestartet	Informativ — kein Eingriff nötig.
2006	Rollback erfolgreich	Informativ — Edge läuft wieder.
2007	Rollback fehlgeschlagen	Service-Techniker sofort.
2008	Update-Signatur-Prüfung fehlgeschlagen	Nicht installieren — Support kontaktieren.
2009	Signaturprüfung übersprungen (Legacy-1.x-Update)	Informativ — tritt nur während der Migration von 1.x-Edges auf; ab 2.x ist die Signaturprüfung immer aktiv.
2010	Update-Abbildungen fehlen auf dem Gerät	Die Meldung nennt die betroffenen Abbildungen: sie konnten nicht geladen werden und liegen auch nicht auf dem Gerät. Das Update wurde deshalb nicht gestartet; ein Gerät, auf dem bereits eine Version läuft, kehrt zu dieser zurück (siehe 2005–2007). Netzwerkzugang des Geräts zur Registry prüfen und Update erneut anstoßen.
2011	Update abgelehnt: Abbildung aus nicht zugelassener Quelle	Das Update nannte eine Container-Abbildung aus einem Repository, das dieses Gerät nicht akzeptiert; es wurde nichts installiert, die laufende Version ist unverändert. Nicht mit demselben Paket erneut versuchen — Support kontaktieren: entweder ist das Release fehlerhaft oder jemand hat es verändert.

IOLinkMasterProxy (3xxx)

Code	Bedeutung	Übliche Maßnahme
3001	IO-Link-Master nicht erreichbar	LAN-Kabel zum IFM-Master prüfen, IFM-Gerät neu starten.
3002	Hohe Fehlerrate beim Proxyieren	IFM-Master oder Netzwerk hat Probleme — Logs prüfen.
3003	HTTP-Fehler vom IO-Link-Master	IFM-Konfiguration prüfen.
3004	Zugriff auf den IO-Link-Master abgewiesen	Ein Gerät wollte den IO-Link-Master lesen und darf das nicht. So gewollt — es sei denn, es ist ein von Ihnen eingerichteter Mitleser: dann seine Adresse in der Master-Konfigurationsdatei der Anlage unter allow_from eintragen.

USBService (4xxx)

Code	Bedeutung	Übliche Maßnahme
4001	USB-Mount fehlgeschlagen	Stick neu einstecken; ggf. anderen Stick versuchen.
4002	Datei­übertragung fehlgeschlagen	Stick neu einstecken.
4003	MainUI nicht erreichbar	Edge selbst hat ein Problem — siehe Diagnose-Codes 1xxx.
4004	USB erkannt, aber kein Gerät	Stick neu einstecken.
4005	CSV-Dateien zur Übertragung anstehend	Stick einstecken.
4006	Container startet neu	Informativ.
4007	Kein USB mit übertragbaren Dateien	Informativ.
4008	Letzte Kopie erfolgreich	Informativ.

DataStore

Führt Ihre Anlage einen DataStore, kommen dessen eigene Codes hinzu. Die vollständige Liste steht im Handbuch des DataStore, das Sie beim Brinkhaus-Service anfordern können; hier stehen die drei, die im Alltag auffallen. Alle drei betreffen die Aufbewahrung — also wie lange die Anlage Messwerte behält. Der Meldungstext in der Diagnose-Ansicht nennt jeweils den betroffenen Datenbestand.

Code	Bedeutung	Übliche Maßnahme
1513	Die automatische Datenbereinigung kommt nicht nach — es läuft mehr ein, als sie abträgt.	Aufbewahrungsgrenzen prüfen (DataStore → Einstellungen → Verhaltensparameter → Aufbewahrung); hält es an, Brinkhaus-Service informieren.
1517	Hinweis (kein Fehler): Nach einem Update wird der vorhandene Bestand einmalig eingeteilt.	Keine. Auf großen Anlagen dauert das Stunden; solange räumt die Bereinigung bei den Messwerten nur ab, was schon eingeteilt ist.
1522	Notstillstand: Die Anlage hat die Datenerfassung angehalten, weil ein Bestand seine Not-Grenze erreicht hat — meist, nachdem eine Größengrenze zu klein gesetzt wurde.	Grenze im DataStore anpassen oder abwarten, bis aufgeräumt ist. Die Meldung bleibt danach stehen, bis sie mit einem „Kleinen Neustart” in der DataStore-Oberfläche quittiert wird.

Wo sehe ich die Codes?

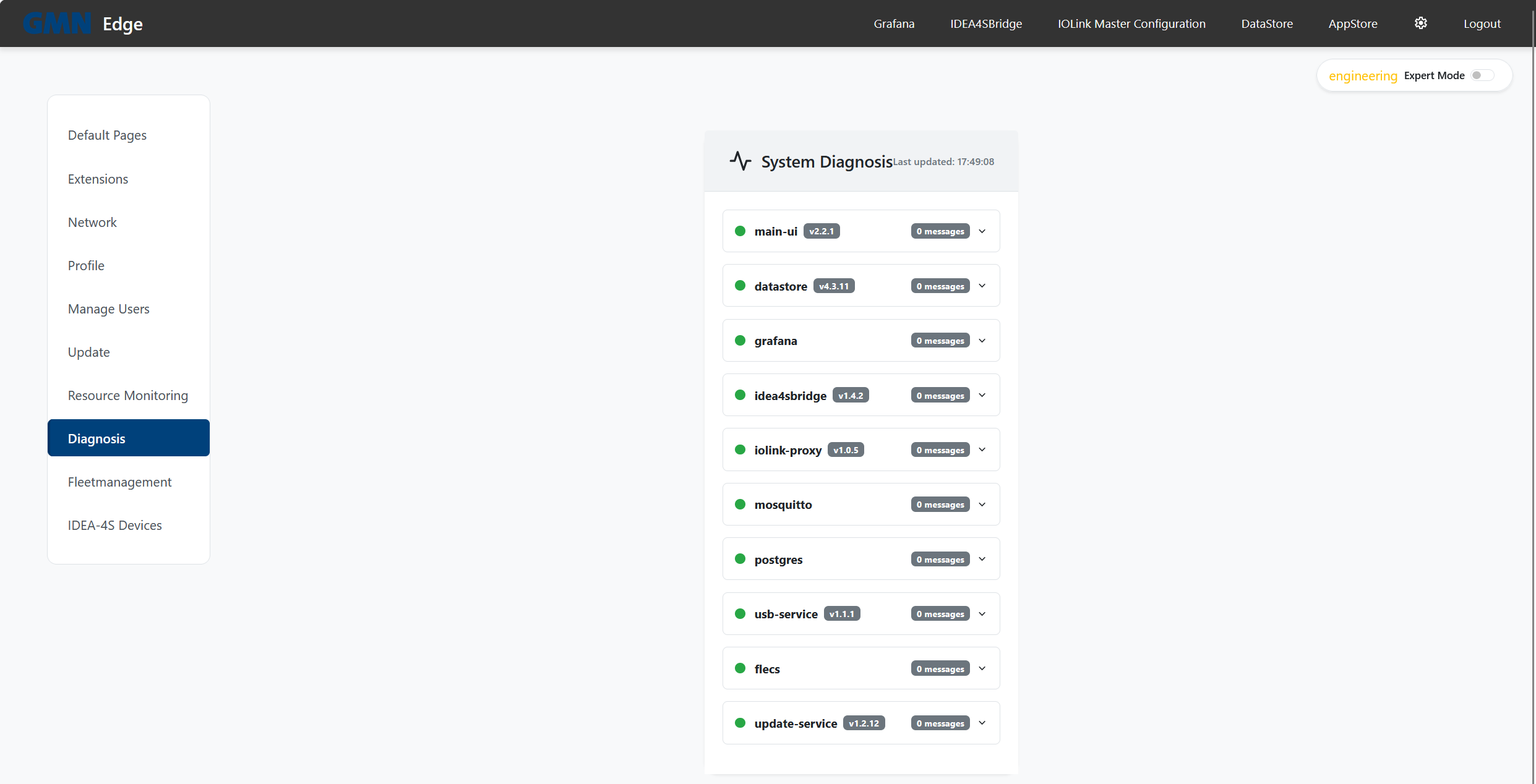

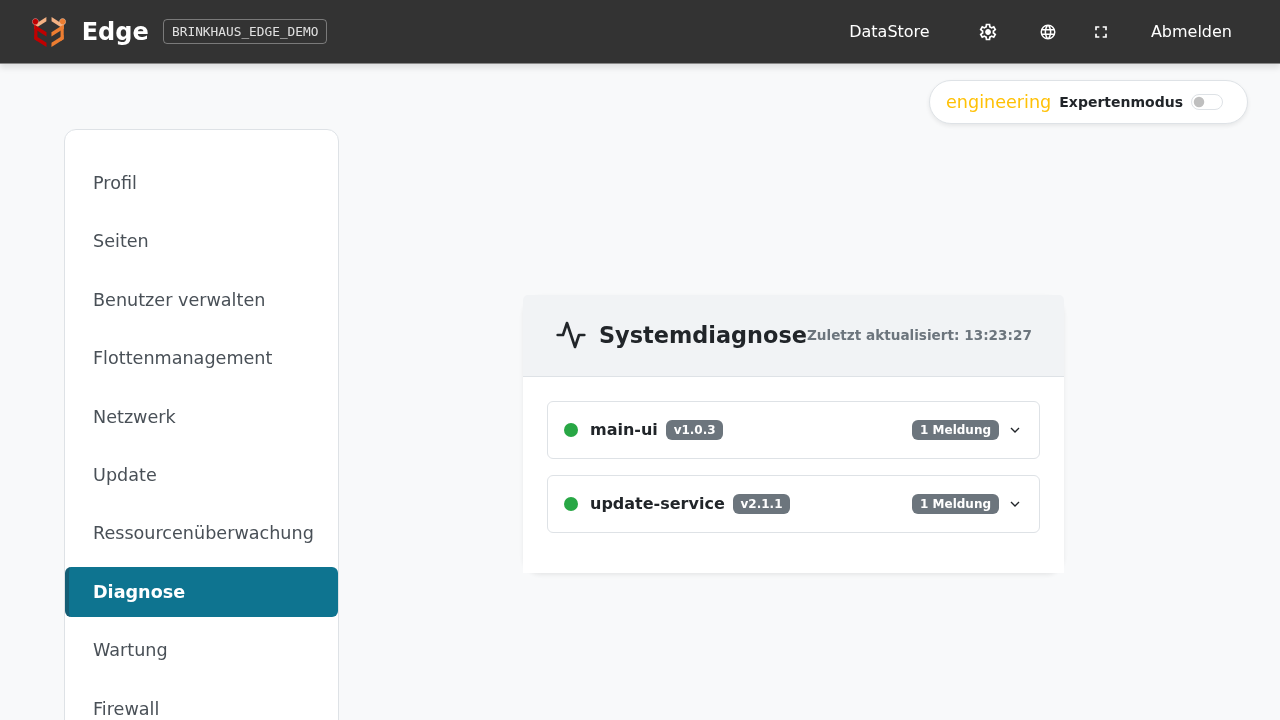

In Einstellungen → Diagnose rollen Sie pro Service ein Klappfeld auf — die einzelnen Meldungen mit Code und Beschreibung erscheinen darunter:

Über die Flotten­anbindung können dieselben Diagnose-Codes auch zentral im FleetManager ausgewertet werden — die zugehörige Erklärungs-Seite folgt.
