Die openXEdge besteht aus zwei Teilen: einem lüfterlosen Industrie-PC für den Schaltschrank und der Firmware, die auf ihm läuft. Die Firmware hält sich selbst aktuell (siehe Wie Updates funktionieren); der PC bleibt derselbe.
Wofür die openXEdge da ist
Die openXEdge ist die Plattform für Anwendungen an der Maschine: Sie bringt die Bedienoberfläche, die Updates, die Diagnose und die Anbindung an die Flottenverwaltung mit. Welche Anwendungen auf einer Edge laufen, hängt von ihrer Ausführung ab; die Handbücher der einzelnen Ausführungen beschreiben sie.
Der Industrie-PC
Die openXEdge wird auf dem Embedded-Computer NET-III 2I640DW von LEX
COMPUTECH ausgeliefert, in der Ausführung mit Intel-Atom-Prozessor (-E13).
Technische Daten
Hersteller, Modell, Prozessor, Arbeits- und Datenspeicher wie ausgeliefert, die übrigen Werte nach dem Datenblatt des Herstellers.
| Merkmal | Wert |
|---|---|
| Hersteller | LEX COMPUTECH Co., Ltd. (Taiwan) |
| Modell | NET-III 2I640DW-E13, lüfterloser Embedded-Computer |
| Prozessor | Intel Atom x6413E (Elkhart Lake), vier Kerne, 2,7 GHz |
| Arbeitsspeicher | 8 GB DDR4 (ein SODIMM-Steckplatz, bis 32 GB) |
| Datenspeicher | 128 GB, M.2 |
| Sicherheitschip | TPM 2.0 |
| Netzwerk | 3 × 2,5 Gbit/s Ethernet (Intel I225 oder I226, je nach Baujahr) |
| USB | 2 × USB 3.0 |
| Bildschirm | 2 × HDMI |
| Seriell | 2 × RS-232/422/485 (COM) |
| Stromversorgung | 9–24 V DC über eine zweipolige Klemme, alternativ externes Netzteil 100–240 V AC |
| Abmessungen | 135 × 110 × 35 mm, mit Hutschienenhalter 142,45 mm hoch und 40 mm breit |
| Gewicht | 0,75 kg |
| Montage | Hutschiene (Halter mit 3 × M4) oder flach über 4 × M4 im Raster 75 × 75 mm |
| Betriebstemperatur | −20 bis +60 °C bei voller Prozessorlast (Herstellerangabe)¹ |
| Lagertemperatur | −20 bis +70 °C |
| Luftfeuchte | bis 95 % bei 40 °C, nicht kondensierend |
¹ Laut Hersteller mit Arbeitsspeicher und Datenspeicher für den erweiterten Temperaturbereich.
Anschlüsse am Gehäuse
- Vorderseite, von oben nach unten: Ein-/Ausschalter, Nano-SIM-Schacht, drei LAN-Buchsen (oben Eth3, in der Mitte Eth2, unten Eth1), daneben zwei USB-Buchsen, darunter zwei HDMI-Buchsen.
- Oberseite: zwei COM-Anschlüsse (9-polig).
- Unterseite: Klemme der Stromversorgung.
Ab Werk sind die LAN-Ports so eingestellt:
| Port | Werkseinstellung |
|---|---|
| Eth1 | fest 172.16.9.112/24 |
| Eth2 | DHCP |
| Eth3 | fest 172.16.10.250/24 (Service-Port) |
Wofür jeder Port gedacht ist, beschreibt Anschlüsse der Edge.

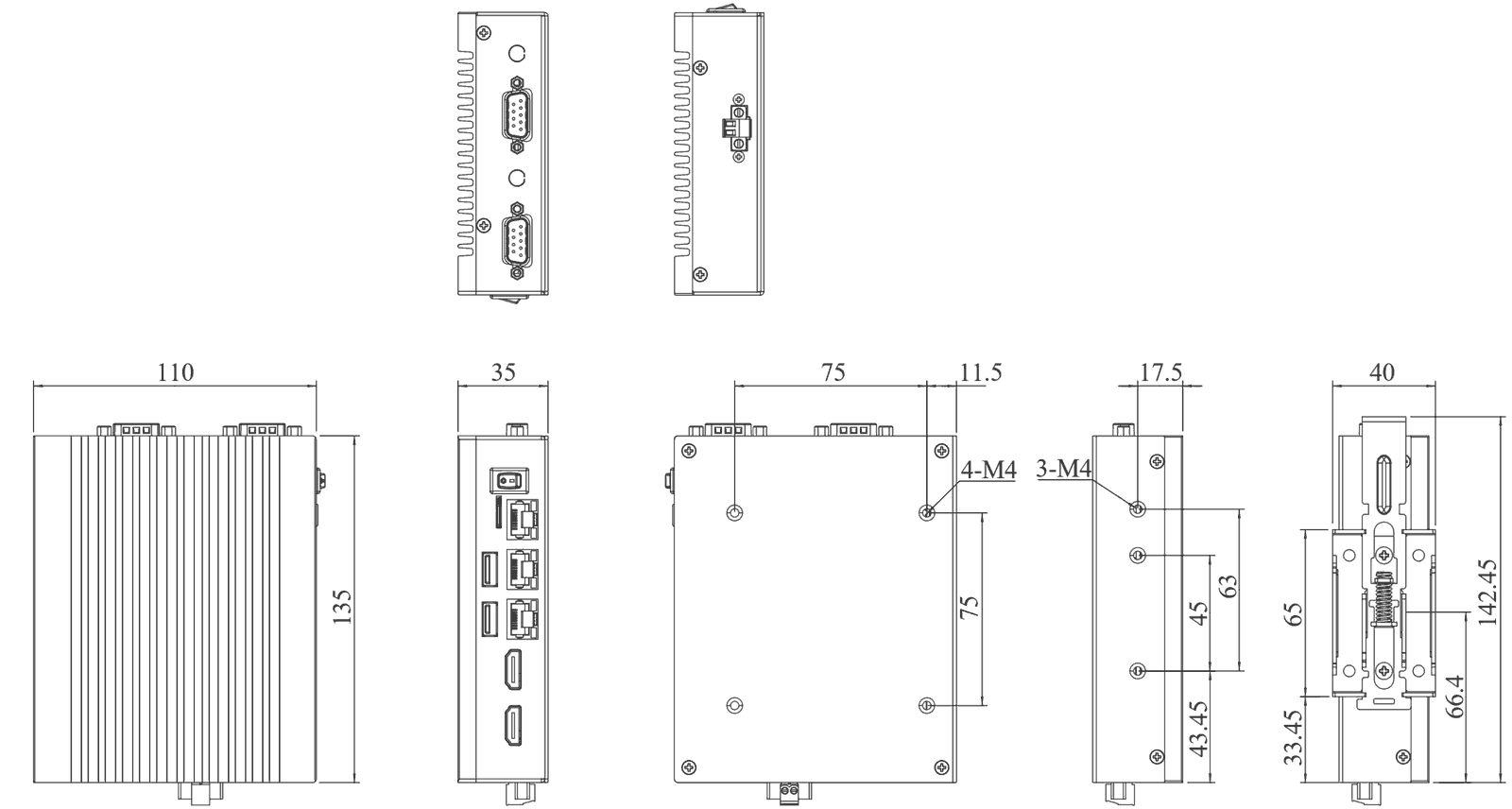

Maßzeichnung
