Brinkhaus openXEdge
Konzept v2

Die openXEdge hat drei LAN-Ports auf der Vorderseite. Sie sind in der Werks­auslieferung fest auf drei verschiedene Aufgaben vorbereitet — wer das einmal verstanden hat, weiß auch, wo Service-Personal an die Edge kommt und wohin der Sensor­bus verkabelt gehört.

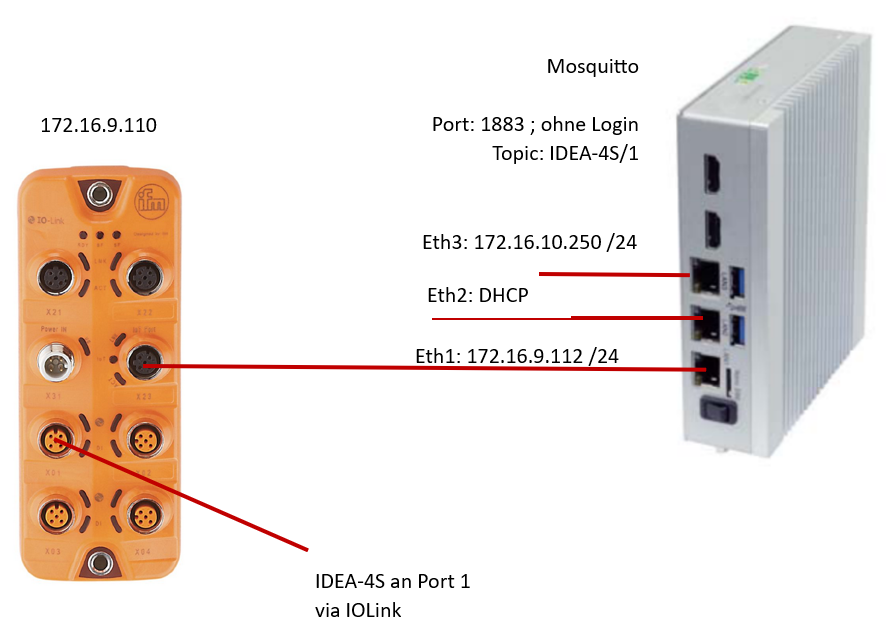

Verkabelungs­übersicht: IO-Link-Master, Edge-Ports, Mosquitto

Die drei Ports

Von oben nach unten am Gerät:

PortAufgabeWerks-IP
Eth3 (oben)Service-Port für Brinkhaus / IT-Wartung. Statisch vergeben, nicht im Werksnetz.172.16.10.250/24
Eth2 (Mitte)Firmennetz — DHCP-Client. Über diesen Port holt sich die Edge ihre Firmen-IP, kommt ins Internet, erreicht den FleetManager.DHCP
Eth1 (unten)IO-Link-Master-Anschluss. Statisch im Master-Subnetz.172.16.9.112/24

Eth1 zeigt damit fest auf den IFM-IO-Link-Master — werks­seitig auf 172.16.9.110. Der IDEA-4S-Sensor hängt physisch an Port 1 dieses Masters via IO-Link und schickt seine Werte über das IO-Link-Protokoll.

Wieso drei getrennte Netze?

Die Trennung macht zwei Dinge möglich:

  1. Maschinen-Bus bleibt ungestört — der IO-Link-Master und sein Sensor­strang sind in einem eigenen kleinen Subnetz (172.16.9.0/24). Der Datenverkehr dort liegt im einstelligen kbit-Bereich und wird durch Office-Last nicht beeinflusst.
  2. Firmennetz bleibt sauber — alles, was die Welt erreichen soll (Updates aus dem Internet, Anbindung an den Brinkhaus-FleetManager, Browser-Zugriff vom Werker-PC), läuft ausschließlich über Eth2.

Datenfluss kurzgefasst

IDEA-4S (IO-Link)
    │
    ▼
IFM IO-Link-Master (172.16.9.110)
    │  publiziert via MQTT
    ▼
Mosquitto auf der Edge       Port 1883, ohne Login, Topic IDEA-4S/1
    │
    ▼
DataStore  ──→  PostgreSQL  ──→  Grafana

Mehr zur Visualisierung in Grafana-Dashboards, mehr zur MQTT-Subscription in IO-Link-Master konfigurieren.

Praktische Konsequenzen

  • Anlage in Betrieb nehmen: Eth1 zum IO-Link-Master, Eth2 ins Firmennetz mit DHCP, Eth3 erst stecken, wenn ein Service-Techniker da ist.
  • Vor Ort am IDEA-4S messen: Ihr Service-Laptop kommt über Eth3 ins Service-Subnetz oder über Eth2 von der Office-Seite.
  • IP der Edge ändern: nur über die Bedien­oberfläche (siehe Netzwerk konfigurieren) — niemals über das Betriebs­system selbst, Sie würden die nächste Update-Konfiguration brechen.
